在設計制造一種水龍頭時，需要彎管，而且兩端得先加工好螺紋，彎管時不能損傷螺紋，一般彎管機沒法用，就設計了一種手動的彎管機，制造簡單便宜，也很實用，貼出來供社友們參考。
設計彎管輪的半徑依據是，根據彎管的直徑和所允許的最小曲率半徑，輪徑要大于或等于最小曲率半徑，各種直徑材料管的曲率半徑，從有關手冊上可以查到。
在實際彎管中發現，一般金屬管，用這種彎管機折彎效果都很好。同是20鋼，如用冷拉棒鉆孔后彎管，一彎就斷裂；在彎紫銅和黃銅管時，偶而也會出現裂扁現象，經熱處理退火后再?gòu)澗秃昧?。因人力有限，這種彎管機彎20以下的管效率還不錯，再大就吃力或彎不動了。就得設計機械動力來裝夾和折彎了。
工作原理：待彎管一頭擰一螺帽，順卡箍孔插入到導套，然后上緊夾箍螺栓，搬動杠桿使彎管輪旋轉，旋轉角度在地板上焊定位固定。導套的作用很關鍵，開始為了好裝活，孔做的稍大，彎出來的管是扁的，后來又換了一個和管外徑一樣的，彎出來的管就好多了。這一點對彎異型管和薄壁管尤其重要。

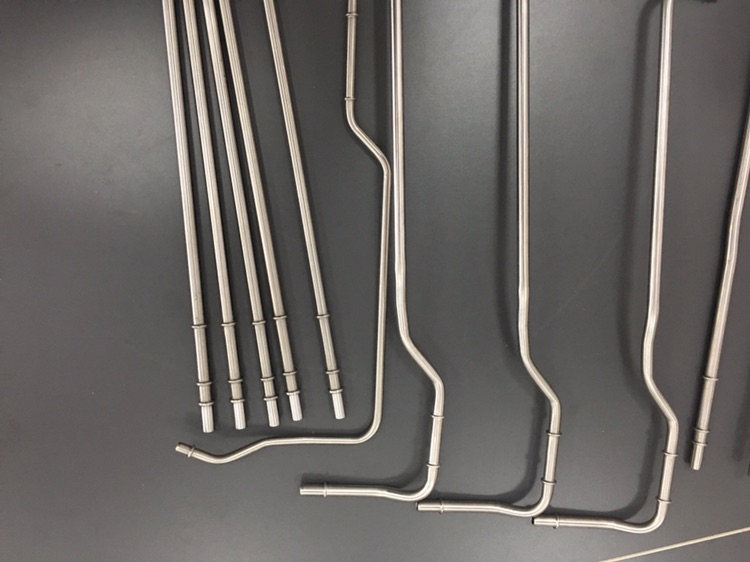

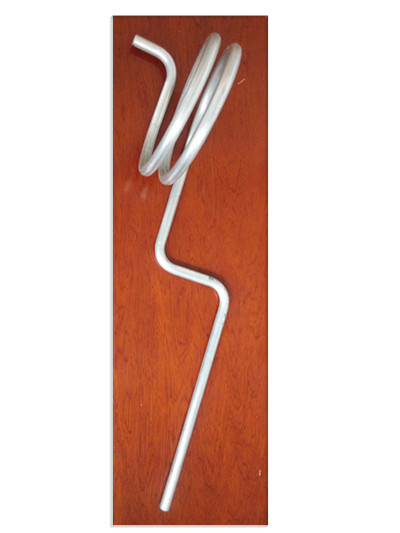

下面是彎管機和彎管機加工的產品圖片。
